Kiedy warto stosować pierścienie zaciskowe w układach napędowych maszyn?

Pierścienie zaciskowe w połączeniach wał-piasta

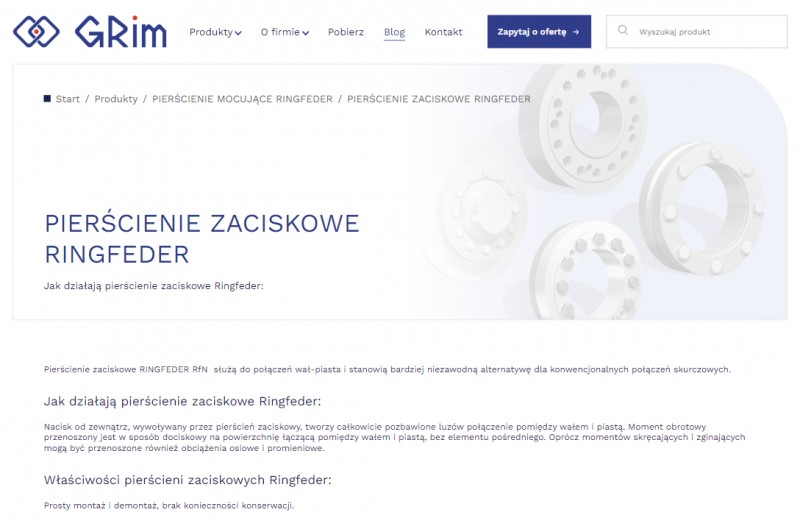

Pierścienie zaciskowe wykorzystuje się do tworzenia bezluzowego połączenia pomiędzy wałem a piastą. Docisk wywołany podczas montażu umożliwia przenoszenie momentu obrotowego bez konieczności stosowania dodatkowego elementu pośredniego. W zależności od konstrukcji połączenie może przenosić również obciążenia osiowe i promieniowe. Takie rozwiązanie znajduje zastosowanie przede wszystkim tam, gdzie znaczenie ma dokładne osadzenie elementu na wale oraz ograniczenie luzów. Pierścienie zaciskowe mogą być wykorzystywane między innymi w przekładniach oraz innych elementach układów napędowych maszyn.

Kiedy są dobrym rozwiązaniem?

Nie każdy układ wymaga identycznego sposobu mocowania. Wybór powinien wynikać z warunków pracy maszyny, dostępnej przestrzeni oraz wartości przenoszonych obciążeń. Pierścienie zaciskowe warto rozważyć szczególnie wtedy, gdy istotne jest stabilne połączenie wału z piastą, a jednocześnie konstrukcja powinna umożliwiać stosunkowo prosty montaż i demontaż.

Rozwiązanie może być przydatne między innymi w sytuacjach, gdy:

• układ przenosi wysoki moment obrotowy,

• wymagane jest ograniczenie luzu pomiędzy współpracującymi elementami,

• dostępna przestrzeń montażowa jest niewielka,

• przewidywany jest okresowy demontaż elementów podczas serwisowania maszyny,

• oprócz momentu obrotowego występują również inne rodzaje obciążeń.

Każdy z tych warunków może wpływać na wybór konkretnego wykonania.

Znaczenie obciążeń i miejsca dostępnego w konstrukcji

Jednym z podstawowych kryteriów jest moment obrotowy, który ma zostać przeniesiony przez połączenie. Innych parametrów wymaga niewielka przekładnia, a innych duży układ napędowy pracujący pod znacznym obciążeniem. Z tego powodu dostępne są pierścienie zaciskowe przeznaczone zarówno do mniejszych, jak i znacznie większych wartości momentu obrotowego. Równie ważne są gabaryty konstrukcji. Jeżeli ilość miejsca wokół piasty jest ograniczona, warto uwzględnić rozwiązania o odpowiednio zwartej budowie. Dobór powinien więc obejmować nie tylko średnicę wału i piasty, ale również przestrzeń potrzebną do prawidłowego montażu oraz późniejszego dostępu serwisowego.

Pierścienie zaciskowe do połączeń wał-piasta występują w wykonaniach przeznaczonych do różnych zakresów obciążeń i średnic. Pozwala to dopasować rozwiązanie do warunków konkretnego układu, zamiast projektować połączenie wyłącznie na podstawie jednego parametru.

Montaż i późniejszy serwis maszyny

W praktyce konstrukcyjnej znaczenie ma nie tylko zachowanie połączenia podczas pracy, lecz także jego obsługa w kolejnych latach eksploatacji. Elementy napędowe mogą wymagać wymiany, regulacji lub okresowego demontażu, dlatego sposób mocowania powinien uwzględniać również przyszłe prace serwisowe.

Pierścienie zaciskowe umożliwiają montaż i demontaż połączenia bez wykonywania trwałego zespolenia elementów. Może to ułatwić obsługę maszyny, zwłaszcza w układach, w których dostęp do wału lub piasty jest ograniczony. Sam montaż musi jednak przebiegać zgodnie z wymaganiami określonymi dla wybranego rozwiązania, ponieważ właściwy zacisk decyduje o zdolności połączenia do przenoszenia obciążeń.

Kiedy takie połączenie ma największy sens?

Wybór sposobu mocowania wału i piasty powinien wynikać z rzeczywistych warunków pracy maszyny. Znaczenie mają moment obrotowy, dodatkowe obciążenia, średnice współpracujących części, dostępna przestrzeń oraz wymagania dotyczące serwisowania. Pierścienie zaciskowe są rozwiązaniem wartym uwzględnienia przede wszystkim wtedy, gdy potrzebne jest bezluzowe, demontowalne połączenie dostosowane do określonego zakresu obciążeń. Ostateczny dobór konkretnego wykonania powinien zawsze uwzględniać parametry całego układu napędowego.
